FPGA Tutorial - 1

-
1. Buka program Xilink ISE Design Suite 13.1 pada icon

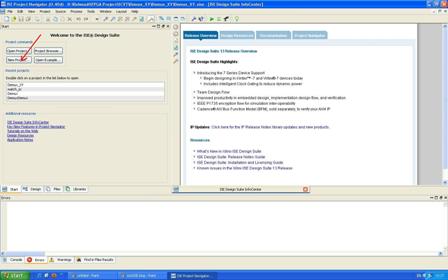

2. Kemudian akan terbuka sebuah workshop seperti berikut:

     Pilih New Project

3. Tentukan directory untuk menyimpan file dengan menentukan directory pada Location




     Pilih HDL pada Top-level source type

4.  Simpan file pada satu directory agar terorganisir


5.  Beri nama Counter_4bit pada Name


     Kemudian klik Next

6.  Pilih Project Setting seperti berikut


    Kemudian klik Next
7. Konfigurasi dan setting ditampilkan dalam Project Summary. Pilih Finish


8.  Kemudian akan muncul worksheet ISE seperti berikut



9. Klik kanan pada xc3s400an-4fgg400 kemudian pilih New Source


10.Pilih Schematic, dan beri nama Counter4bit

    Klik Next>

11.Klik Finish


12.Tampilan setelah finish
